Шаг: 2
Таблица: –
Цепочка:–
Примечание: Принятие решения о маршрутизации. Здесь решается куда пойдет пакет дальше – на какой адрес, через какой сетевой интерфейс и пр.
Шаг: 3
Таблица: mangle
Цепочка: OUTPUT
Примечание: Здесь производится внесение изменений в заголовок пакета. Выполнение фильтрации в этой цепочке может иметь негативные последствия.
Шаг: 4
Таблица: nat
Цепочка: OUTPUT
Примечание: Эта цепочка используется для трансляции сетевых адресов (NAT) в пакетах, исходящих от локальных процессов брандмауэра.
Шаг: 5
Таблица: Filter
Цепочка: OUTPUT
Примечание: Здесь фильтруется исходящий траффик.
Шаг: 6
Таблица: mangle
Цепочка: POSTROUTING
Примечание: Цепочка POSTROUTING таблицы mangle в основном используется для правил, которые должны вносить изменения в заголовок пакета перед тем, как он покинет брандмауэр, но уже после принятия решения о маршрутизации. В эту цепочку попадают все пакеты, как транзитные, так и созданные локальными процессами брандмауэра.
Шаг: 7
Таблица: nat
Цепочка: POSTROUTING
Примечание: Здесь выполняется Source Network Address Translation. Не следует в этой цепочке производить фильтрацию пакетов во избежание нежелательных побочных эффектов. Однако и здесь можно останавливать пакеты, применяя политику по-умолчанию DROP.
Шаг: 8
Таблица:–
Цепочка: –
Примечание: Сетевой интерфейс (например, eth0)
Шаг: 9
Таблица:–
Цепочка: –
Примечание: Кабель (т.е., Internet)

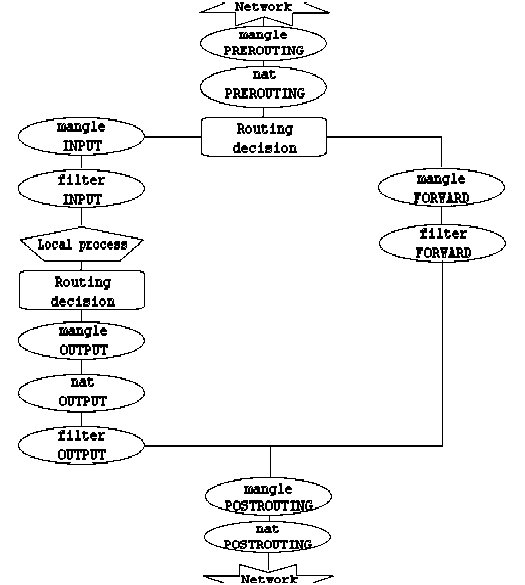

Теперь мы знаем, что есть три различных варианта прохождения пакетов. Рисунок ниже более наглядно демонстрирует это:
Этот рисунок дает довольно ясное представление о порядке прохождения пакетов через различные цепочки. В первой точке принятия решения о маршрутизации (routing decision) все пакеты, предназначенные данному хосту направляются в цепочку INPUT, остальные – в цепочку FORWARD.
Обратите внимание также на тот факт, что пакеты, с адресом назначения на брандмауэр, могут претерпеть изменение сетевого адреса назначения (DNAT) в цепочке PREROUTING таблицы nat и соответственно дальнейшая маршрутизация в первой точке будет выполняться в зависимости от произведенных изменений. Запомните – все пакеты проходят через таблицы и цепочки по тому или иному маршруту. Даже если выполняется DNAT в ту же сеть, откуда пакет пришел, то он все равно продолжит движение по цепочкам.
СОВЕТ: В сценарии rc.test-iptables.txt вы сможете найти дополнительную информацию о порядке прохождения пакетов.
3.2. Таблица Mangle
Как уже упоминалось выше, эта таблица предназначена, главным образом для внесения изменений в заголовки пакетов (mangle – искажать, изменять. прим. перев.). Т.е. в этой таблице вы можете устанавливать биты TOS (Type Of Service) и т.д.
ОСТОРОЖНО: Еще раз напоминаю вам, что в этой таблице не следует производить любого рода фильтрацию, маскировку или преобразование адресов (DNAT, SNAT, MASQUERADE).
В этой таблице допускается выполнять только нижеперечисленные действия:
TOS
TTL
MARK
Действие TOS выполняет установку битов поля Type of Service в пакете. Это поле используется для назначения сетевой политики обслуживания пакета, т.е. задает желаемый вариант маршрутизации. Однако, следует заметить, что данное свойство в действительности используется на незначительном количестве маршрутизаторов в Интернете. Другими словами, не следует изменять состояние этого поля для пакетов, уходящих в Интернет, потому что на роутерах, которые таки обслуживают это поле, может быть принято неправильное решение при выборе маршрута.
